【MATLAB/Simulink】虎の巻

MATLAB/Simulinkを使っていて困ったことおよび解決したことを記載。

SimulinkのMATLAB Functionでimreadにてpngファイル(jpegファイル以外)を読み込もうとするとエラーになる。

使用環境

MATLAB：2020a
Simulink：2020a

使用機能

imread
MATLAB Function

エラー

'～～\test.png' は JPEG ファイルではありません。

原因

SimulinkのMATLAB Functionでimreadにてpngファイル(jpegファイル以外)を読み込もうとするとエラーになる。
MATLABのヘルプセンターのサイトにて、C/C++ コード生成の注意点として下記記載あり。
よって、Simulinkでpngファイル対応していないためと思われる。

MATLABのヘルプセンターのサイトより抜粋

https://jp.mathworks.com/help/matlab/ref/imread.html
8 ビットの JPEG イメージの読み取りのみをサポートします。入力引数 filename は有効な絶対パスまたは相対パスでなければ なりません。

SimulinkのMATLAB Functionでstring型を使おうとするとエラーになる。

使用環境

MATLAB：2020a
Simulink：2020a

使用機能

MATLAB Function

エラー

コード生成では string 配列がサポートされていません。文字ベクトルの cell 配列を使用してください。

原因

SimulinkのMATLAB Functionでstring型を使用するとエラーになる。
（他にも対処方法はあるかも）

対処方法

convertStringsToChars型で、char型に変換する。

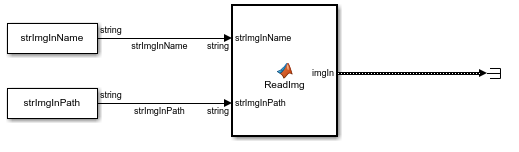

例. 下記MATLAB Functionのように、strImgInPath、strImgInNameがstring型である場合

function imgIn  = ReadImg(strImgInName,strImgInPath)

imgIn = imread([strImgInPath '\' strImgInName]);

↓

function imgIn  = ReadImg(strImgInName,strImgInPath)

imgIn = imread([convertStringsToChars(strImgInPath) '\' convertStringsToChars(strImgInName)]);
